BD Medlánky

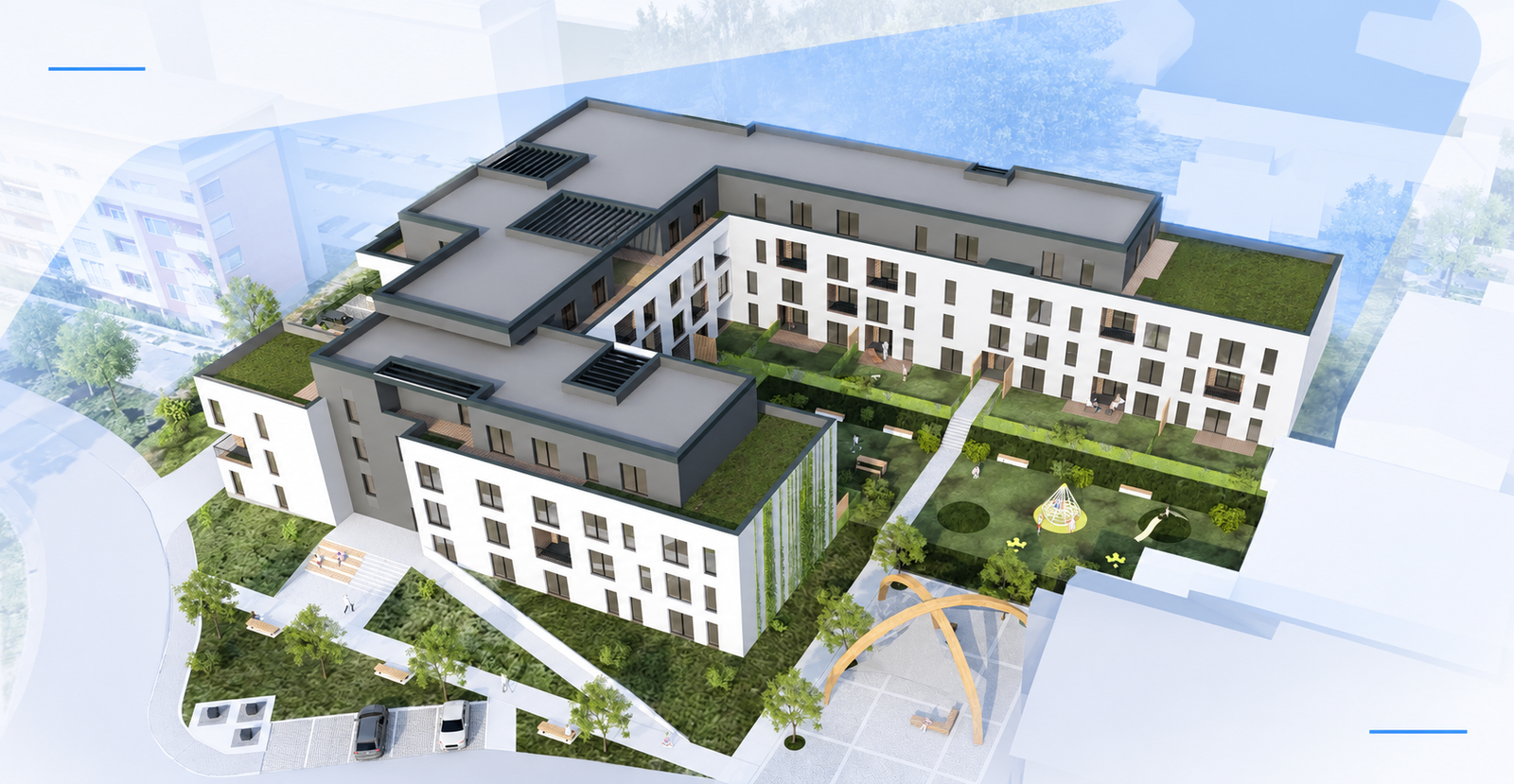

Bytový dům Medlánky je novostavba o jednom podzemním a čtyřech nadzemních podlažích, rozdělená dilatací na dva samostatné celky. Poslední podlaží je ustoupené, objekt je zastřešen plochými střechami – pochozí terasou nad 3.NP a nepochozí střechou nad 4.NP. Pro projekt jsme zpracovali stavebně konstrukční část ve stupni dokumentace pro stavební povolení (DSP) i dokumentace pro provedení stavby (DPS).

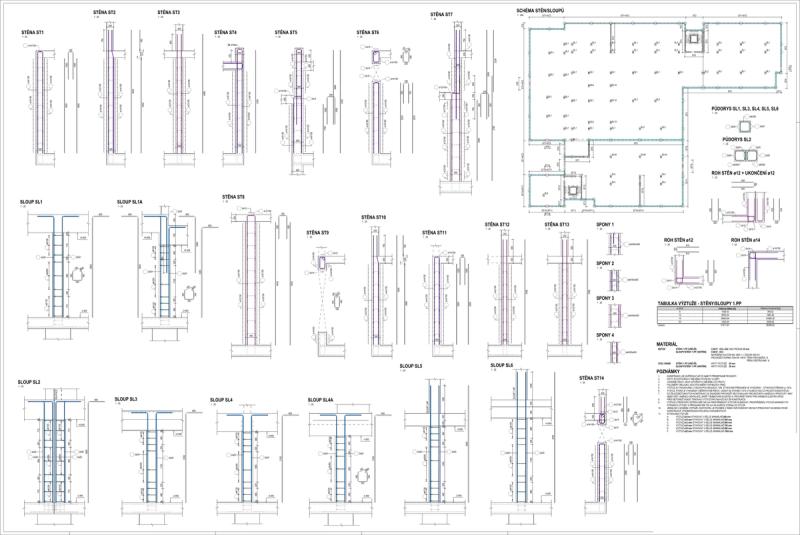

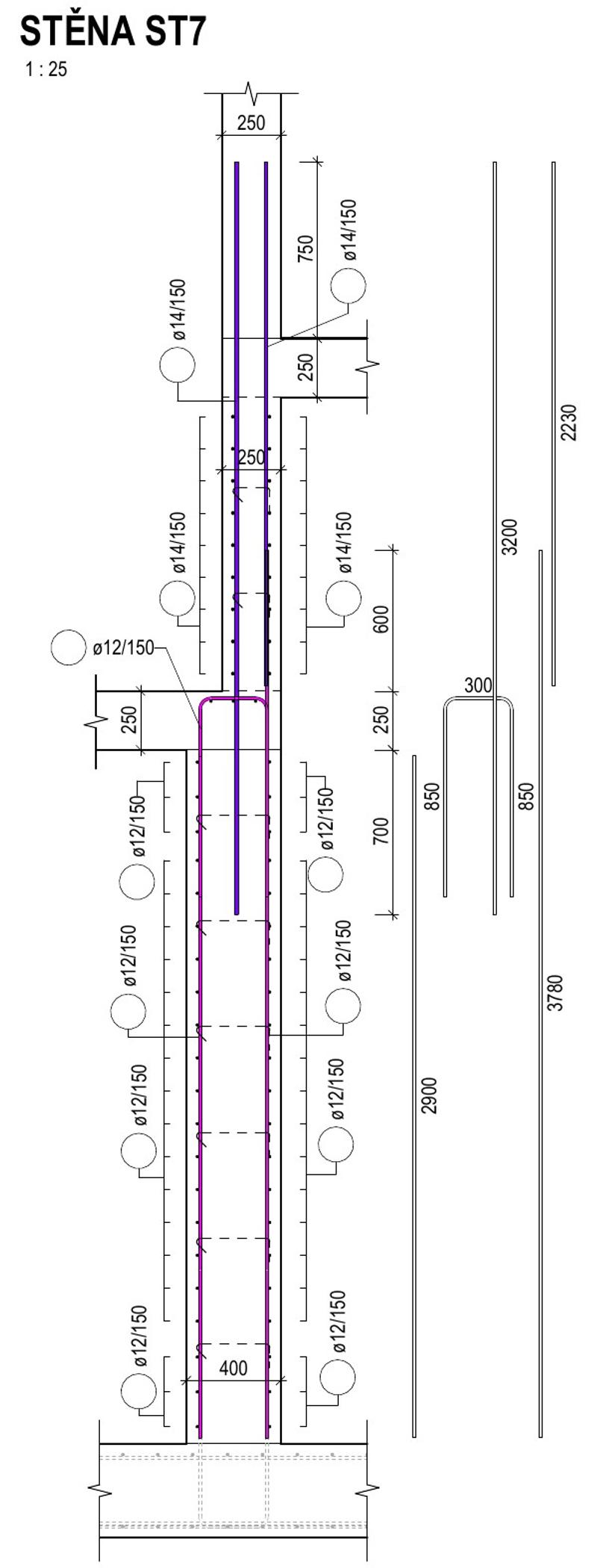

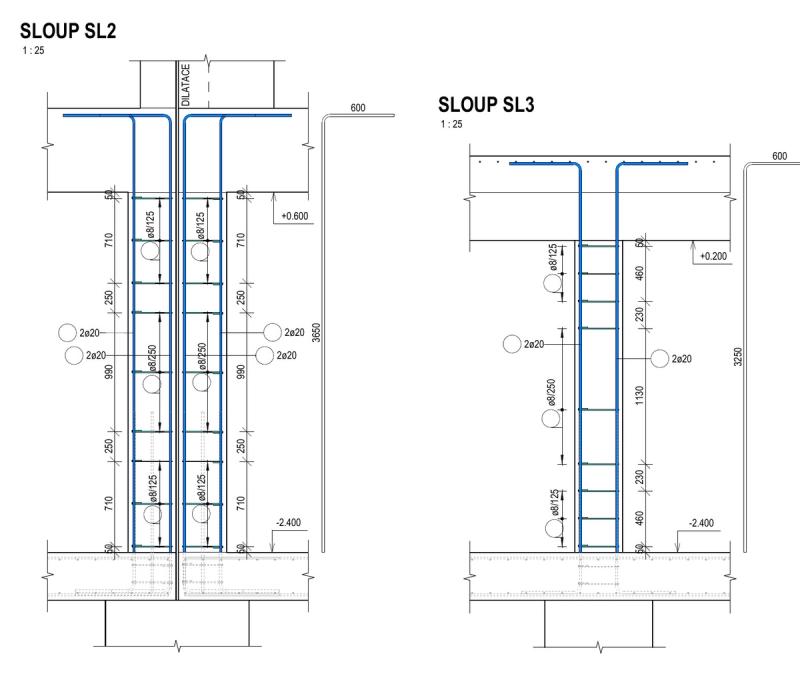

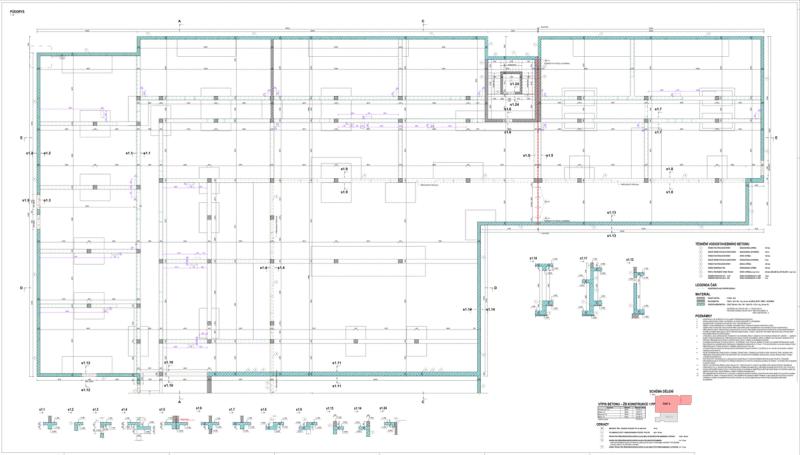

Nosná konstrukce kombinuje dva systémy. Suterén tvoří železobetonový skelet se sloupy 400 × 400 mm a průvlaky, obvodově uzavřený monolitickými stěnami tl. 300 mm. V 1.NP navazují podélné a příčné ŽB stěny tl. 250 mm, které zároveň působí jako stěnové nosníky a přenášejí zatížení horních podlaží do sloupového systému suterénu. Od 2.NP pokračuje nosné keramické zdivo tl. 250 mm s monolitickými ŽB stropními deskami tl. 200–250 mm se zesilujícími žebry. Vykonzolované balkony jsou napojeny přes nosné prvky pro přerušení tepelného mostu.

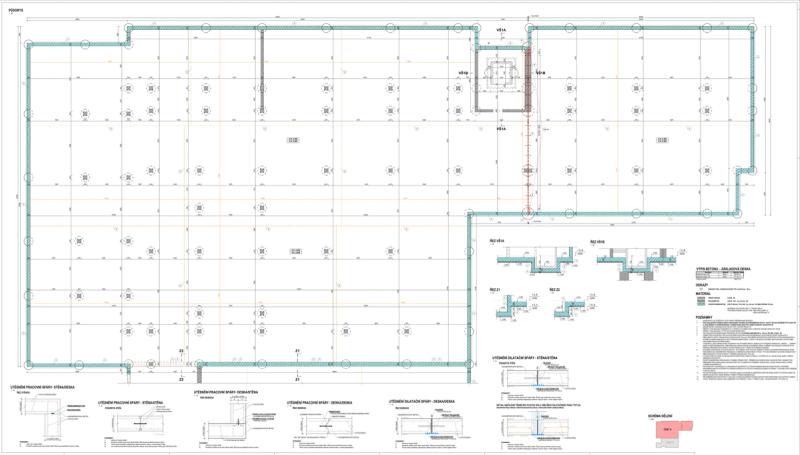

Podzemní část je navržena jako vodonepropustná železobetonová „bílá vana“ – základová deska tl. 400 mm, suterénní stěny a strop nad suterénem z betonu C30/37 s pomalým náběhem pevnosti (90 dní), navržené na omezení šířky trhlin 0,20 mm dle TP ČBS 04. Součástí řešení jsou těsnění pracovních a dilatačních spár, řízené spáry a smykové trny v dilataci. Objekt je založen na základové desce v kombinaci s velkoprůměrovými pilotami.

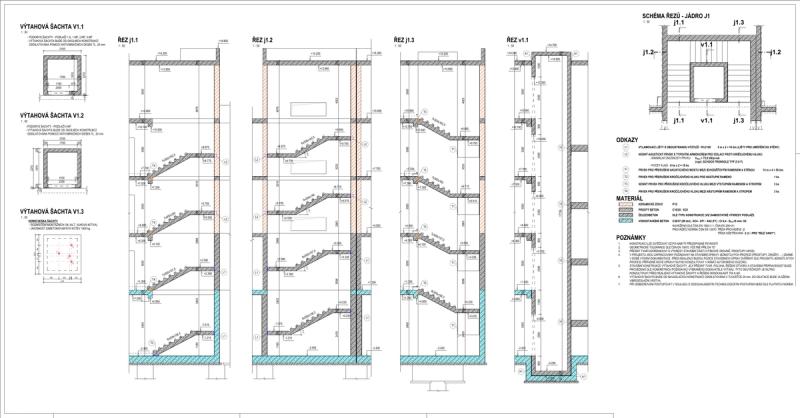

V domě jsou dvě komunikační jádra s monolitickými deskovými schodišti a výtahovými šachtami. Schodišťová ramena i podesty jsou od okolních konstrukcí akusticky oddělena systémovými prvky proti přenosu kročejového hluku, výtahové šachty jsou oddilatovány antivibrační vrstvou.

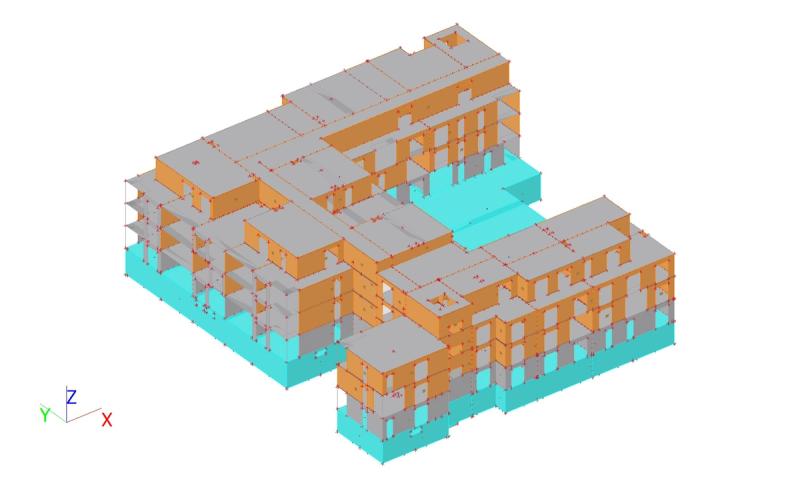

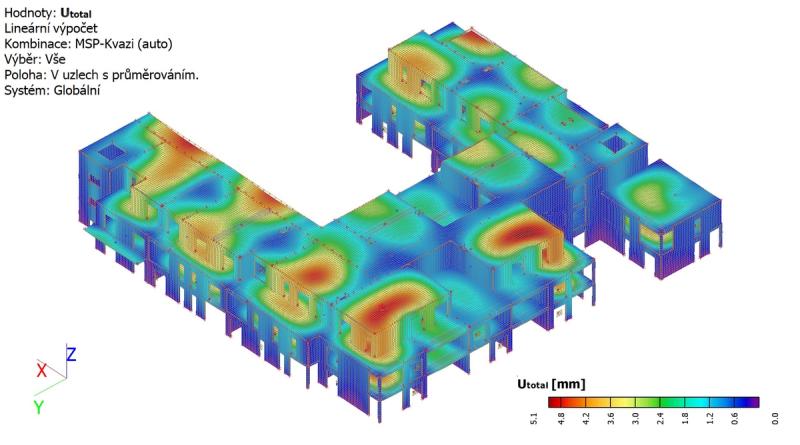

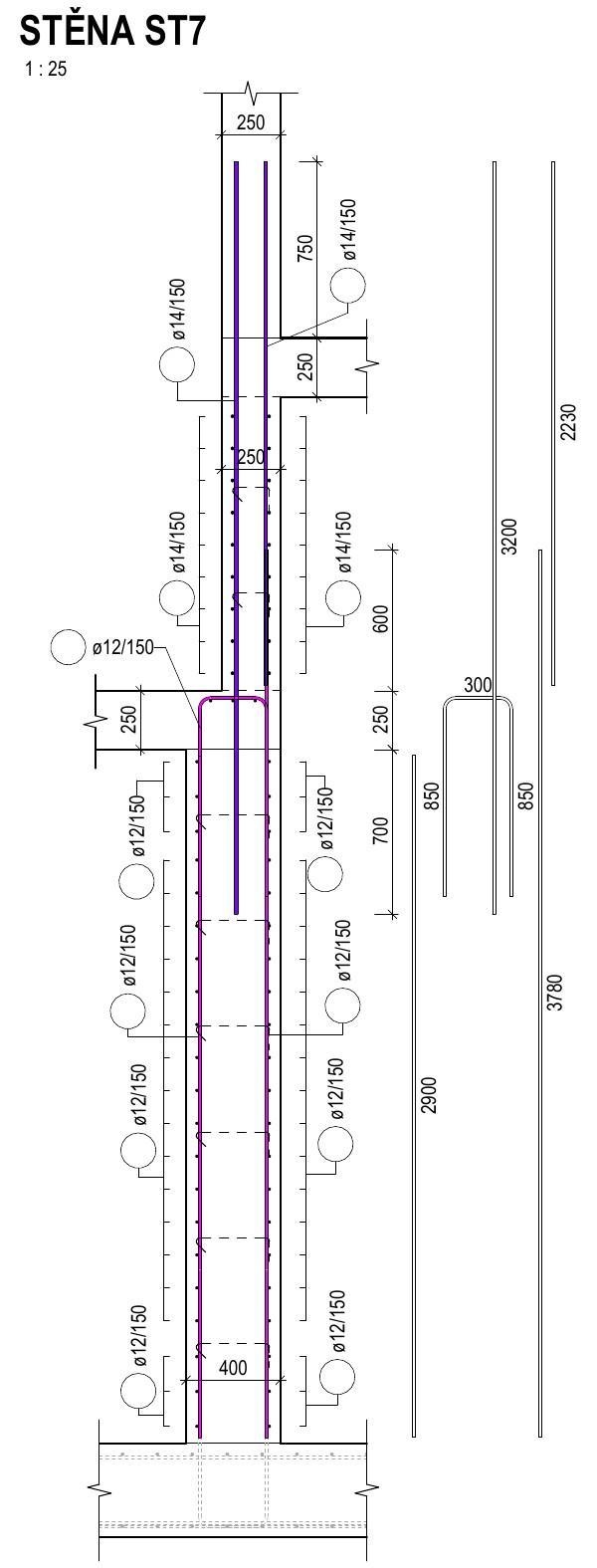

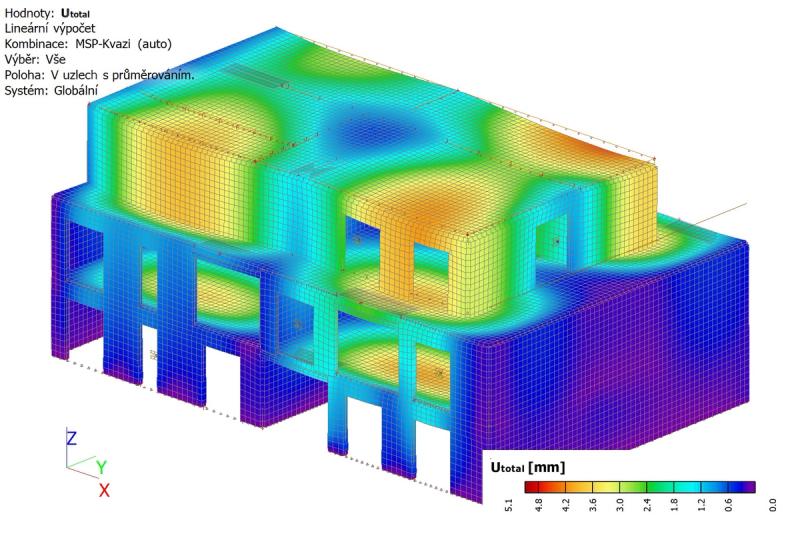

Statický návrh proběhl ve výpočetním programu SCIA Engineer na třech modelech: globálním modelu celé stavby (návrh monolitických konstrukcí suterénu a 1.NP a reakce pro návrh pilot), samostatném modelu zděné horní stavby a modelu základové desky na pružném podloží s pilotami. Výstupem je technická zpráva se statickým výpočtem a kompletní výkresová dokumentace tvaru a výztuže železobetonových konstrukcí.
